Planerische Maßstabsebenen

Analyse der Ausgangssituation:

In unterschiedlichen Entwurfsphasen verwendet der Stadtplaner unterschiedlich detaillierte Abbilde der realen Welt. Sie sind damit ein wichtiges Hilfsmittel des Planbildungsprozesses. Dies drückt sich in den unterschiedlichen Planvorlagen und Kartenmaßstäben aus.



LOD 1

Objekte werden nur als Hüllkörper ausgehend von der Grundfläche dargestellt.

Maßstab 1:10000 bis 1:1000

Projekt: Stuttgart21

LOD 2

Objekte als einfache geometrische Körper, einschließlich Dachform.
Fassaden als Phototexturen realisiert.

Maßstab 1:1000, 1:500

Projekt: SWISS-Telekom, RayHillCity

LOD 3

Objekte als komplexe geometrische Körper, evtl. phototexturiert.
Strassenmöblierung und Begrünung als Phototexturen.

Maßstab 1:500, 1:200 bis 1:1.

nur projektbezogen realisierbar.

User-LOD

Freie Auswahl der dargestellten Objekte in verschiedenen Abstraktionsstufen (LoD).



Levels-of-detail:

Diese Stadtplanerischen Abstraktionsebenen (levels-of-detail) finden sowohl in der Darstellung des Objektes als auch in der Datenhaltung Anwendung. Es sind z.Zt. mindestens drei unterschiedliche Detailliertheitsstufen vorgesehen.

Zur Darstellung existieren verschiedene denkbare Mechanismen:

  • Anzahl der am Bildschirm sichtbaren Pixel eines Objektes
  • Entfernung zu einem Objekt - Blickwinkelabhängigkeit
  • Explizite Auswahl

über die Anzahl der dargestellten Pixel eines Objektes bzw. über die Entfernung zum Objekt kann z.Zt. zwischen verschiedenen LODs umgeschaltet werden. Im niedrigsten LOD genügt ein Hüllkörper wie z.B. ein Quader, im detailliertesten LOD erhält man exakte Geomtrie und/oder Phototexturen. Je nach LOD und Objektart müssen adäquate Arbeits- und Analysemethoden angeboten werden.

Dekomposition:

Neben diesen eindeutigen Betrachtungsmaßstäben verwendet der Stadtplaner auch Mischformen (z.B. im Bereich der Stadtgestaltung - Dekomposition), bei denen verschiedene LODs nebeneinander verwendet werden. Eine individuelle Einstellung des LODs für einzelne Arbeitsweisen bzw. Objekte ist deshalb über geeignete Methoden ebenfalls vorzusehen.




Umsetzung im Planungstool:

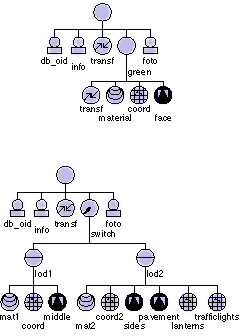

Die Umsetzung der unterschiedlichen levels-of-detail im Planungstool erfolgt über Mechanismen in den neu definierten Objektklassen (NodeKits) innerhalb der Inventorstruktur. Durch Umschalten kann zwischen unterschiedlichen LODs gewählt werden. Eine Umsetzung von Stadtstrukturen in NodeKits wurde für folgende Grundobjekte vorgenommen:

  • Gebäude mit Strasse, Hausnummer und 4 Abstraktionsstufen: Grundriß mit Höhe, umschließender Quader, Polyeder, P. mit texturierten Flächen.
  • Straße mit Typ, Name und 2 Abstraktionsstufen: Mittellinie oder Seitenbegrenzung mit Fußweg, Laternen- und Ampelfußpunkten.
  • Grünfläche mit der Grundfläche.
  • Baum mit Art, Alter und Schadensklasse, zunächst mit kugelartiger Krone.
  • Geländeoberfläche als gitterförmiges dreidimensionales Netz.

Zusätzlich kann zu jedem Objekt ein Foto abgelegt werden. Diese Strukturen sind erweiterbar.
